| अधिकतम। आउटपुट पावर: | 110 |
| नामित आउटपुट शक्ति (किलोवाट): | 100 |
| रेटेड वर्तमान (ए): | 144 |
| रेटेड आवृत्ति (हर्ट्ज): | 50/60 |
| बैटरी वोल्टेज रेंज (वी): | 420 ~ 850 |
| आयाम डब्ल्यू*डी*एच (मिमी): | 1,200*800*2,050 |
| प्रमुखता देना: | 100kW औद्योगिक हाइब्रिड इन्वर्टर,110kVA आउटपुट हाइब्रिड इन्वर्टर,ट्रिपल MPPT औद्योगिक इन्वर्टर |

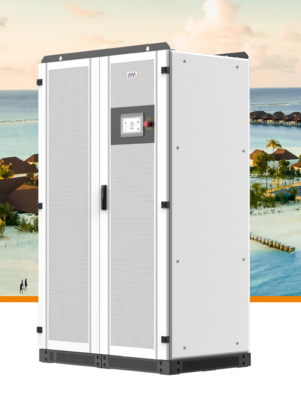

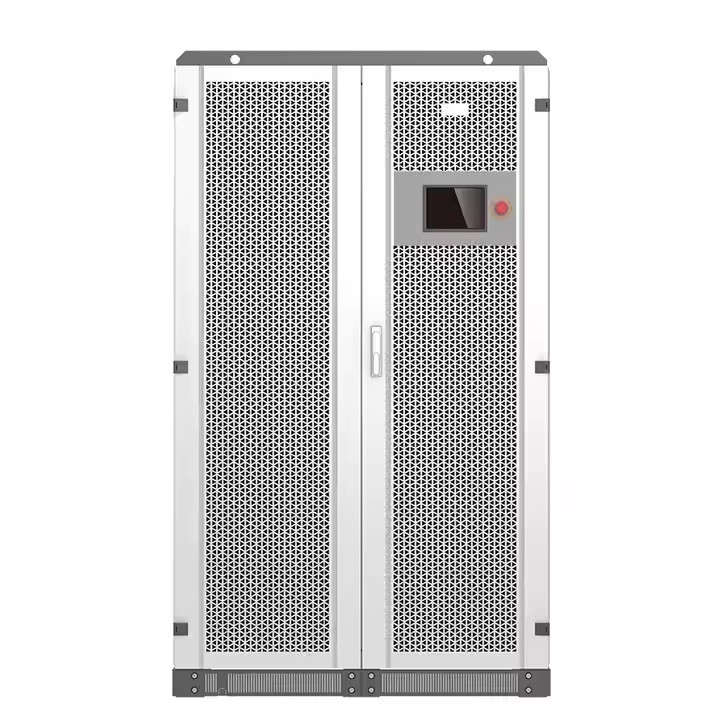

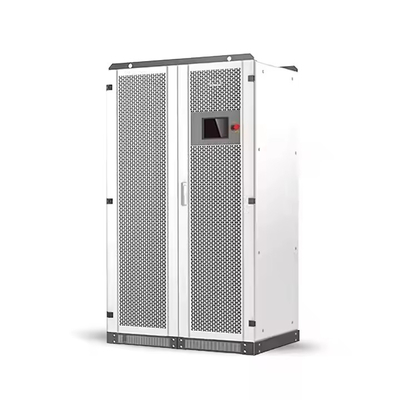

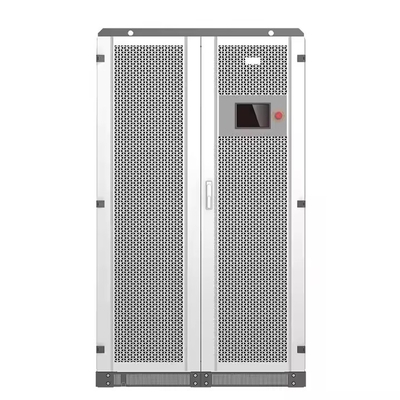

यह100 किलोवाट का तीन चरण हाइब्रिड इन्वर्टरऔद्योगिक प्रतिष्ठानों और बड़े पैमाने पर वाणिज्यिक संचालन के लिए बनाया गया हैउच्च घनत्व शक्ति रूपांतरणऔरउन्नत ग्रिड इंटरैक्शन. छोटे 30kW और 50kW मॉडल के विपरीत, यह110kVA पीक आउटपुटके साथट्रिपल एमपीपीटी ट्रैकिंग, जिससे यह कारखानों, डेटा केंद्रों और उपयोगिता-स्केल माइक्रोग्रिड के लिए आदर्श है।
100kW निरंतर आउटपुट (110kVA पीक)
भारी मशीनरी, एचवीएसी प्रणाली और उत्पादन लाइनों को स्थिर तीन चरण बिजली से संचालित करता है।10% अधिभार क्षमता (110kVA)मोटर स्टार्ट और उत्पादन में वृद्धि के दौरान विश्वसनीय प्रदर्शन सुनिश्चित करता है।
ट्रिपल एमपीपीटी इनपुट (1,000 वी अधिकतम पीवी वोल्टेज)
के साथ तीन स्वतंत्र ट्रैकर्स120-240kW पीवी इनपुट क्षमता, जो जटिल सौर पैनल कॉन्फ़िगरेशन (जैसे, मिश्रित छत, कारपोर्ट और जमीन पर लगाए गए सिस्टम) की अनुमति देता है।420-850V एमपीपीटी रेंजअधिकतम दक्षता के लिए उच्च वोल्टेज स्ट्रिंग डिजाइनों का अनुकूलन करता है।
< 3% कुल हार्मोनिक विकृति (THD)
पारंपरिक डीजल जनरेटरों की तुलना में स्वच्छ ऊर्जा प्रदान करता है, संवेदनशील औद्योगिक उपकरणों जैसे सीएनसी मशीनों, लेजर कटर और सर्वर फार्मों की रक्षा करता है।
420-850V बैटरी वोल्टेज संगतता
प्रत्यक्ष रूप से एकीकृत करता हैआधुनिक 600-800V लिथियम बैटरी प्रणाली, अतिरिक्त डीसी-डीसी कन्वर्टर्स की आवश्यकता को समाप्त करने और सिस्टम दक्षता में सुधार करके2-3%.
120kW अधिकतम चार्जिंग शक्ति
जल्दी भरता है500kWh+ बैटरी बैंकनीचेचार घंटे, 24/7 संचालन के लिए निर्बाध बिजली सुनिश्चित करता है। अनुकूलनशील चार्जिंग प्रोफाइल बैटरी जीवनकाल को बढ़ाता है।
ग्रिड सेवाएं और पीक शेविंग
समर्थनआभासी बिजली संयंत्र (वीपीपी) भागीदारी, मांग प्रतिक्रिया कार्यक्रम, और ऊर्जा लागत को कम करने के लिए उपयोग के समय (TOU) अनुकूलन।
-30°C से 55°C परिचालन सीमा
आर्कटिक-ग्रेड घटकों को ठंडा शुरू करने की क्षमता सुनिश्चित-25°C, जबकि उन्नत थर्मल प्रबंधन पूर्ण उत्पादन तक बनाए रखता है45°C(ऊपर के साथ) ।
प्रबलित शीतलन के साथ IP20 रेटेड आवरण
दोहरी उच्च गति वाले पंखेधूल फिल्टरकठोर औद्योगिक वातावरण में इष्टतम थर्मल प्रदर्शन सुनिश्चित करें।
110% निरंतर अधिभार और 120% अल्पकालिक फट
वोल्टेज में उतार-चढ़ाव के बिना भारी प्रेरक भार (जैसे, कंप्रेसर, क्रशर) को संभालता है।
समानांतर संचालन (6 इकाइयों तक = कुल 600kW)
मास्टर-स्लेव सिंक्रनाइज़ेशनकई इन्वर्टरों के बीच संतुलित शक्ति वितरण सुनिश्चित करता है।
उन्नत ग्रिड इंटरैक्शन
द्वीपीकरण विरोधी सुरक्षा, आवृत्ति-वाट प्रतिक्रिया, और उपयोगिता अनुपालन के लिए प्रतिक्रियाशील शक्ति नियंत्रण।
दूरस्थ निगरानी और पूर्वानुमान रखरखाव
ईथरनेट/4जी कनेक्टिविटीवास्तविक समय में प्रदर्शन ट्रैकिंग और दोष अलर्ट के लिए।
| श्रेणी | पैरामीटर | मूल्य | परिचालन प्रभाव |
|---|---|---|---|
| एसी आउटपुट | नामित शक्ति | 100 किलोवाट | छोटे कारखानों या 100+ घरों को बिजली देता है |
| पीक करंट | 144A | 200HP मोटर स्टार्ट का समर्थन करता है | |
| पीवी इनपुट | अधिकतम सरणी शक्ति | 240 किलोवाट | 50 किलोवाट मॉडल की तुलना में 2 गुना अधिक पीवी क्षमता |
| एमपीपीटी दक्षता | 99.5 प्रतिशत | छायांकन हानि को कम करता है | |
| बैटरी | अधिकतम डिस्चार्ज करंट | 144A | 5+ घंटों के लिए 100kW आउटपुट को बनाए रखता है |
| शारीरिक | आयाम (W×D×H) | 1,200×800×2,050 मिमी | फोर्कलिफ्ट की स्थापना की आवश्यकता है |
| वजन | 1120-1180 किलोग्राम | भारी शुल्क स्टील फ्रेम |
आईईसी 62109-1: औद्योगिक वातावरण के लिए पूर्ण सुरक्षा अनुपालन
VDE-AR-N 4105: जर्मन ग्रिड कनेक्शन मानक
एन 61000-6-4: कारखानों के लिए ईएमसी प्रदर्शन
विनिर्माण संयंत्र
पीक डिमांड शुल्क को कम करता है30-50%सौर स्व-उपभोग के माध्यम से
आउटेज के दौरान निर्बाध बैकअप पावर संक्रमण
डाटा सेंटर
<20msनिर्बाध संचालन के लिए ग्रिड से बैटरी पर स्विच करना
मौजूदा यूपीएस प्रणालियों के साथ एकीकृत
उपयोगिता माइक्रोग्रिड
समर्थनद्वीपीय मोडसमुदाय की लचीलापन के लिए
सेवा अंतराल: 12 महीने या 10,000 परिचालन घंटे
जीवन प्रत्याशा: 10 वर्ष से अधिक (वर्ष 8 में संधारित्र प्रतिस्थापन)
आरओआई अवधि:3-5 वर्षऔद्योगिक उपयोगकर्ताओं के लिए
