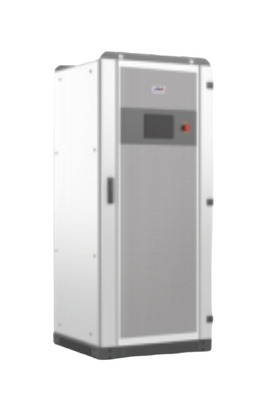

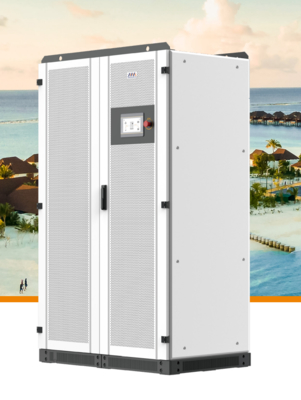

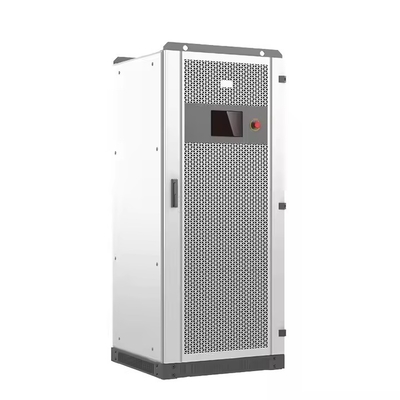

30kW तीन-फेज ऑफ-ग्रिड इन्वर्टर जिसमें डुअल MPPT और 250-850V बैटरी है

मांग वाले वातावरण के लिए औद्योगिक-श्रेणी पावर रूपांतरण

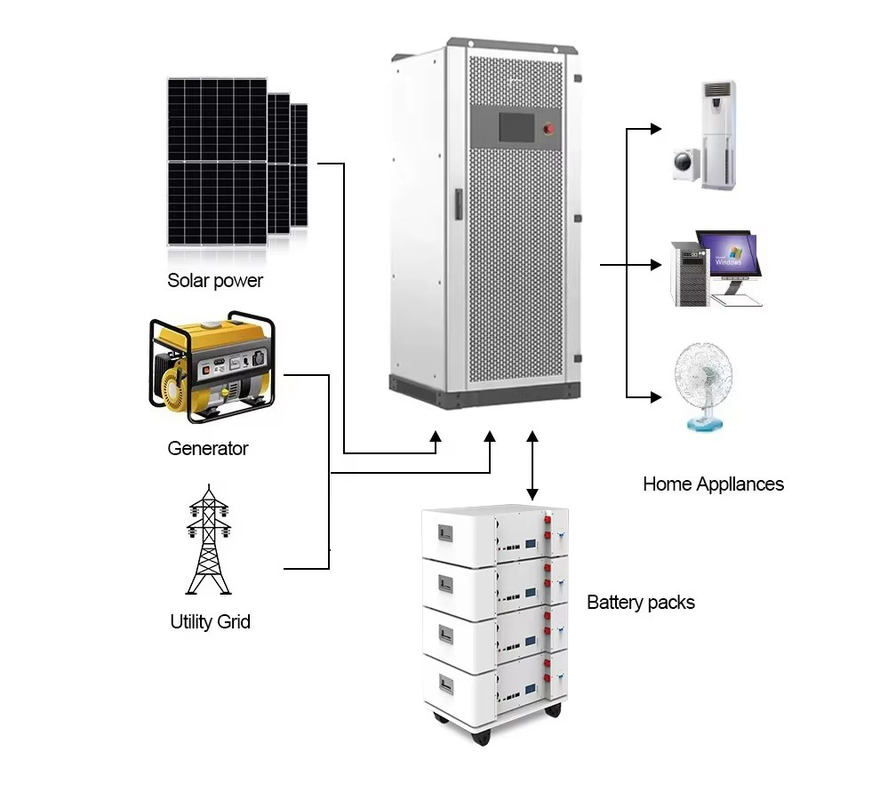

यह 30kW तीन-फेज हाइब्रिड इन्वर्टरदूरस्थ और मिशन-क्रिटिकल अनुप्रयोगों के लिए डिज़ाइन किया गया एक मजबूत ऊर्जा समाधान है जहाँ ग्रिड विश्वसनीयता उपलब्ध नहीं है। सौर ऊर्जा रूपांतरण, बैटरी भंडारण, और जनरेटर समर्थनको एक ही एकीकृत प्रणाली में एकीकृत करके, यह अलग-अलग घटकों की आवश्यकता को समाप्त करता है जबकि असाधारण परिचालन लचीलापन प्रदान करता है।

मुख्य विशेषताएं और लाभ

1. उच्च-दक्षता ऊर्जा रूपांतरण

30kW निरंतर आउटपुट (33kVA पीक)

• औद्योगिक मशीनरी, दूरसंचार बेस स्टेशन और ऑफ-ग्रिड समुदायों को स्थिर तीन-फेज पावर के साथ बिजली देने में सक्षम। 10% ओवरलोड क्षमता (33kVA) वोल्टेज में उतार-चढ़ाव के बिना मोटर स्टार्टअप और सर्ज लोड को संभालती है।

दोहरी MPPT इनपुट (1,000V अधिकतम PV वोल्टेज)

• दो स्वतंत्र अधिकतम पावर पॉइंट ट्रैकर्स विभिन्न ओरिएंटेशन या पैनल प्रकार (जैसे, पूर्व-पश्चिम छत) के साथ सौर सरणियों के कनेक्शन की अनुमति देते हैं। 250-850V ऑपरेटिंग रेंज मानक 60-सेल और उच्च-वोल्टेज 72-सेल मॉड्यूल दोनों को समायोजित करती है।

<3% कुल हार्मोनिक विरूपण (THD)

• उपयोगिता-श्रेणी की बिजली गुणवत्ता उत्पन्न करता है जो संवेदनशील चिकित्सा उपकरणों, प्रयोगशाला उपकरणों और चर-आवृत्ति ड्राइव को सुरक्षित रूप से संचालित करता है। सक्रिय हार्मोनिक फ़िल्टरिंग तकनीक जुड़े उपकरणों को नुकसान से बचाती है।

2. उन्नत बैटरी प्रबंधन

250-850V बैटरी वोल्टेज संगतता

• अतिरिक्त कन्वर्टर्स के बिना आधुनिक उच्च-वोल्टेज लिथियम सिस्टम (300-800V) का सीधे समर्थन करता है, कम-वोल्टेज आर्किटेक्चर की तुलना में 2% तक ऊर्जा हानि को कम करता है। समायोज्य चार्जिंग प्रोफाइल के माध्यम से लेड-एसिड बैटरी के साथ भी संगत।

36kW अधिकतम चार्जिंग पावर

• पीक सौर उत्पादन के दौरान बैटरी बैंकों को तेजी से भरता है, जिससे 200kWh सिस्टम के लिए 2 घंटे से कम समय में 80% स्टेट-ऑफ-चार्ज रिकवरी सक्षम होती है। अनुकूली एल्गोरिदम ओवरचार्जिंग को रोकते हैं जबकि चक्र जीवन को अधिकतम करते हैं।

CAN/RS485 BMS संचार

• उद्योग-मानक प्रोटोकॉल के माध्यम से बैटरी तापमान, वोल्टेज और स्टेट-ऑफ-चार्ज की वास्तविक समय निगरानी। प्रमुख लिथियम बैटरी निर्माताओं की प्रबंधन प्रणालियों के साथ संगत।

3. सैन्य-श्रेणी विश्वसनीयता

-30°C से 55°C परिचालन रेंज

• आर्कटिक-ग्रेड घटक -25°C पर कोल्ड-स्टार्ट क्षमता सुनिश्चित करते हैं, जबकि रेगिस्तान-प्रूफ कूलिंग 45°C तक पूर्ण आउटपुट बनाए रखता है (55°C पर 80% तक कम)। साइबेरिया में खनन स्थलों या मध्य पूर्व में सौर फार्मों के लिए आदर्श।

IP20-रेटेड बाड़ा

• धूल के प्रवेश और आकस्मिक संपर्क से बचाता है, हालांकि इसके लिए इनडोर या आश्रय स्थापना की आवश्यकता होती है। स्टेनलेस स्टील फास्टनरों तटीय वातावरण में जंग को रोकते हैं।

110% निरंतर ओवरलोड क्षमता

• लंबे समय तक भारी भार को संभालने के लिए अनिश्चित काल तक 33kW आउटपुट बनाए रखता है, 1-मिनट मोटर स्टार्ट के लिए 120% (36kW) बस्ट क्षमता के साथ। प्रबलित IGBT मॉड्यूल 100,000+ सर्ज चक्रों का सामना करते हैं।

4. इंटेलिजेंट ग्रिड इंटीग्रेशन

स्वचालित जनरेटर सिंक्रनाइज़ेशन

• 30-50kW डीजल जनरेटर के साथ निर्बाध रूप से एकीकृत होता है, 40-80% लोड दर बनाए रखकर ईंधन दक्षता का अनुकूलन करता है। पारंपरिक सेटअप की तुलना में ईंधन की खपत 35% कम हो जाती है।

समानांतर संचालन समर्थन

• CAN बस संचार के माध्यम से 6 यूनिट तक सिंक्रनाइज़ किया जा सकता है (कुल 180kW)। मास्टर-स्लेव कॉन्फ़िगरेशन <1% पावर असंतुलन

के साथ समान लोड शेयरिंग सुनिश्चित करता है।

• TCP/IP रिमोट मॉनिटरिंग

वेब-आधारित इंटरफ़ेस वास्तविक समय निदान, ऐतिहासिक प्रदर्शन डेटा और फर्मवेयर अपडेट प्रदान करता है। Modbus TCP के माध्यम से SCADA सिस्टम के साथ संगत।

पूर्ण भार पर 55dB शोर

• प्रमाणन और अनुपालनIEC 62109-1

• : चाप दोष और ग्राउंड दोष सहित विद्युत खतरों के खिलाफ प्रमाणित सुरक्षा।VDE-AR-N 4105

• : वोल्टेज/आवृत्ति विनियमन के लिए जर्मन ग्रिड मानकों का अनुपालन करता है।EN 61000-6-4

: औद्योगिक विद्युत चुम्बकीय संगतता आवश्यकताओं को पूरा करता है।

1. कार्यान्वयन दिशानिर्देश

   • स्थापना

   • फाउंडेशन को 800kg गतिशील भार का समर्थन करना चाहिए

   • वायु प्रवाह के लिए न्यूनतम 500mm क्लीयरेंस

2. बैटरी कनेक्शन के लिए 95mm² तांबे के केबल की आवश्यकता है

   • रखरखाव

   • पावर टर्मिनलों की वार्षिक थर्मल इमेजिंग

3. धूल भरे वातावरण में त्रैमासिक एयर फिल्टर प्रतिस्थापन

   • विशिष्ट ROI

   • डीजल को बदलने वाले खनन कार्यों के लिए 3-5 वर्ष
