| Max. Power (kVA): | 275 kVA |
| Max. PV Voltage: | 1,000V |
| Voltage Range: | 420-850V |
| Dimensions: | (600×720×2,050mm)×1 + 1,200×800×2,050mm |
| Weight: | 1,980-2,010 kg |
| Operating Temperature: | -30°C to 55°C |
| प्रमुखता देना: | औद्योगिक माइक्रोग्रिड के लिए 250kW हाइब्रिड इन्वर्टर,360kW PV इनपुट वाला भारी-ड्यूटी इन्वर्टर,850V बैटरी सपोर्ट हाइब्रिड इन्वर्टर |

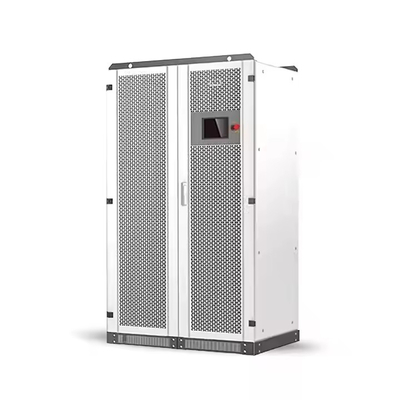

यह250 किलोवाट औद्योगिक हाइब्रिड इन्वर्टरयह तीन-चरण बिजली रूपांतरण तकनीक का अत्याधुनिक है।विशेष रूप से बड़े पैमाने पर औद्योगिक संचालन और उपयोगिता-ग्रेड माइक्रोग्रिड अनुप्रयोगों की मांग की आवश्यकताओं को पूरा करने के लिए इंजीनियर.275kVA पीक क्षमताऔरछह उन्नत एमपीपीटी ट्रैकर्स, यह प्रणाली प्रदान करती हैनिर्बाध, स्वच्छ शक्तिसबसे अधिक ऊर्जा-गहन वातावरण के लिए।
66% अधिक शक्ति उत्पादनमानक 150 किलोवाट के मॉडल की तुलना में
उद्योग में अग्रणी 6 एमपीपीटी चैनलजटिल संयंत्रों में अधिकतम सौर उपज के लिए
सैन्य श्रेणी के घटक24/7 निरंतर संचालन के लिए रेटेड
अल्ट्रा-वाइड 420-850V बैटरी वोल्टेज रेंजआधुनिक उच्च वोल्टेज भंडारण प्रणालियों के लिए प्रत्यक्ष कनेक्शन के लिए
250kW निरंतर (275kVA पीक) क्षमता
एक साथ पूरे औद्योगिक संयंत्रों या बड़े खनन कार्यों को संचालित करने में सक्षम
< 1% THDu ऑफ-ग्रिड मोड में
संवेदनशील विनिर्माण उपकरण और सटीक मशीनरी के लिए उपयोगिता-ग्रेड बिजली गुणवत्ता प्रदान करता है
110% निरंतर अधिभार क्षमता
बिना रुकावट के मोटर स्टार्टअप और भारी उपकरण के बढ़ते हुए संभालता है
300-360 किलोवाट की क्षमता वाले 5-6 स्वतंत्र एमपीपीटी ट्रैकर
*मानक 4-ट्रैकर सिस्टम की तुलना में 30% बेहतर छायांकन सहिष्णुता और असंगतता को कम करता है*
1,000V DC इनपुट क्षमता 250-850V MPPT रेंज के साथ
*लंबे स्ट्रिंग डिजाइन और कम धारा के माध्यम से सिस्टम संतुलन लागत को 25% तक कम करता है*
>98.5% चोटी रूपांतरण दक्षता
प्रीमियम सौर पैनलों से ऊर्जा उपज को अधिकतम करता है
420-850V अल्ट्रा-वाइड बैटरी वोल्टेज रेंज
अतिरिक्त ट्रांसफार्मर के बिना आधुनिक उपयोगिता पैमाने पर भंडारण प्रणालियों से सीधे जुड़ता है
360 किलोवाट अधिकतम चार्जिंग पावर
* महत्वपूर्ण समय शिफ्टिंग अनुप्रयोगों के लिए 90 मिनट के अल्ट्रा-फास्ट रिचार्ज को सक्षम करता है*
बहु-प्रोटोकॉल बीएमएस संचार
*सभी प्रमुख बैटरी निर्माताओं के लिए CAN 2.0B, RS485 और TCP/IP का समर्थन करता है*
-30 डिग्री सेल्सियस पर 55 डिग्री सेल्सियस पर निरंतर संचालन के साथ कोल्ड-स्टार्ट करने की क्षमता
आर्कटिक खनन और रेगिस्तान सौर फार्म अनुप्रयोगों में सिद्ध प्रदर्शन
IP20 संरक्षित विद्युत घटक
धूल, नमी और कंपन सहित कठोरतम औद्योगिक वातावरण का सामना करता है
उन्नत थर्मल प्रबंधन प्रणाली
बुद्धिमान पंखा नियंत्रण इष्टतम परिचालन तापमान बनाए रखता है
| श्रेणी | विनिर्देश | तकनीकी नोट्स |
|---|---|---|
| एसी आउटपुट (ग्रिड पर) | ||
| अधिकतम शक्ति (kVA) | 275 केवीए | 1 घंटे के लिए 10% अधिभार |
| नाममात्र शक्ति (किलोवाट) | 250 किलोवाट | निरंतर आउटपुट |
| वोल्टेज विकल्प | 208V/220V/240V (Wye) | स्वचालित वोल्टेज का पता लगाना |
| वर्तमान (A) | 694A (208V) /656A (220V) /602A (240V) | 100% असंतुलित भार के लिए सक्षम |
| आवृत्ति | 50/60 हर्ट्ज (±5 हर्ट्ज समायोज्य) | निर्बाध ग्रिड सिंक्रनाइज़ेशन |
| THDi | < 3% | IEEE 519 मानकों को पूरा करता है |
| एसी आउटपुट (ऑफ-ग्रिड) | ||
| THDu | < 1% रैखिक, < 5% गैर-रैखिक | संवेदनशील भार के लिए उपयुक्त |
| अधिभार क्षमता | 110% निरंतर | 120% 1 मिनट के लिए |
| पीवी इनपुट | ||
| अधिकतम पीवी वोल्टेज | 1,000V | 1,100V अधिकतम प्रतिरोध |
| अधिकतम पीवी पावर | 300/360 किलोवाट | 6 स्वतंत्र एमपीपीटी चैनल |
| एमपीपीटी ट्रैकर्स | 5/6 | व्यक्तिगत स्ट्रिंग निगरानी |
| एमपीपीटी वोल्टेज रेंज | 250-850 वोल्ट | 150 वी कोल्ड स्टार्ट करने की क्षमता |
| बैटरी | ||
| वोल्टेज रेंज | 420-850V | सभी प्रमुख रसायनों का समर्थन करता है |
| अधिकतम चार्जिंग पावर | 300/360 किलोवाट | 0-100% SOC <2 घंटे में |
| भौतिक डेटा | ||

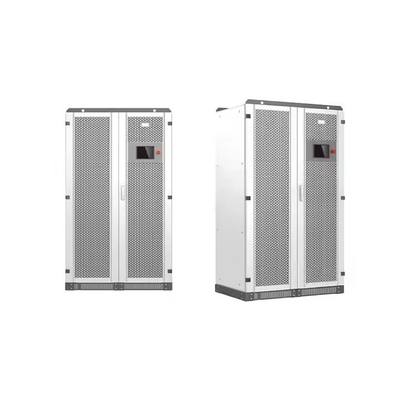

| आयाम | (600×720×2,050 मिमी) ×1 + 1,200×800×2,050 मिमी | मॉड्यूलर डिजाइन |
| वजन | 1,980-2,010 किलो | फोर्कलिफ्ट जेब शामिल |
| परिचालन तापमान | -30°C से 55°C | 45 डिग्री सेल्सियस से ऊपर का अवशोषण |
| सुरक्षा रेटिंग | IP20 | स्पर्श-सुरक्षित डिजाइन |
| शोर स्तर | < 70 डीबी | 65dB सामान्य संचालन |
| संचार | RS485, CAN, TCP/IP | Modbus, DNP3, आईईसी 61850 |
एल्यूमीनियम के पिघलने के कार्यस्थिर, उच्च शक्ति आपूर्ति की आवश्यकता
सीमेंट संयंत्र बिजली प्रणालीबड़े मोटर भार के साथ
ऑटोमोबाइल विनिर्माण संयंत्रसटीक उपकरण के साथ
ग्रिड-स्केल सोलर प्लस स्टोरेज इंस्टॉलेशन
पीक प्लांट रिप्लेसमेंट सिस्टम
औद्योगिक पार्कों के लिए माइक्रोनेट
द्वीप रिसॉर्ट परिसर24/7 बिजली आवश्यकताओं के साथ
सैन्य आधार बिजली प्रणालीविश्वसनीयता की आवश्यकता
अपतटीय तेल रिग बिजली समाधान
खुले में खनन
खनिज प्रसंस्करण संयंत्र
दूरस्थ खोज शिविर
प्रश्न: यह बड़ी परियोजनाओं के लिए कई 100 किलोवाट इकाइयों की तुलना में कैसे है?
A: प्रदान करता हैएकल प्रणाली में 150% अधिक क्षमताके साथकेंद्रीकृत नियंत्रण, कई छोटी इकाइयों की तुलना में सिस्टम संतुलन लागत को लगभग 20% कम करता है।
प्रश्न: कौन सी बैटरी प्रबंधन प्रणाली संगत हैं?
A: सभी प्रमुख प्रोटोकॉल का समर्थन करता है जिनमें शामिल हैंः
टेस्ला पावरपैक
बीवाईडी बी-बॉक्स
एलजी केमिकल
CATL
पाइलोनटेक
प्रश्नः क्या यह पूरी तरह से ऑफ-ग्रिड काम कर सकता है?
उत्तर: हाँ, इसके साथ<20ms स्थानांतरण समयस्थिर द्वीप संचालन के लिए महत्वपूर्ण भार और उन्नत आवृत्ति/वोल्टेज विनियमन के लिए।
प्रश्न: निगरानी के क्या विकल्प उपलब्ध हैं?
A: एकाधिक निगरानी समाधान:
स्थानीय 7 "टचस्क्रीन इंटरफ़ेस
वेब आधारित पोर्टलऐतिहासिक आंकड़ों के साथ
मोबाइल एप्लिकेशनवास्तविक समय में अलर्ट के लिए
SCADA एकीकरणModbus TCP/IP के माध्यम से
2,100 किलोग्राम मंजिल लोड क्षमतान्यूनतम
1 मीटर की दूरीरखरखाव पहुँच के लिए सभी पक्षों पर
कंक्रीट पैडबाहरी प्रतिष्ठानों के लिए अनुशंसित
800 ए एसी डिस्कनेक्टस्थापना के लिए आवश्यक
वर्ग II वृद्धि सुरक्षासभी डीसी/एसी कनेक्शनों के लिए अनिवार्य
उचित ग्राउंडिंगएनईसी/आईईसी मानकों के अनुसार
पर्याप्त वेंटिलेशनगर्मी फैलाव के लिए
धूल फिल्टरउच्च कणों वाले वातावरण में अनुशंसित
गरम कमरेआर्कटिक संयंत्रों के लिए उपलब्ध विकल्प
सुरक्षा: एन 62109-1/-2, यूएल 1741
ग्रिड अनुपालन: IEEE 1547, VDE-AR-N 4105
ईएमसी: एन 61000-6-2/-6-4
समुद्री: डीएनवी-जीएल वैकल्पिक
