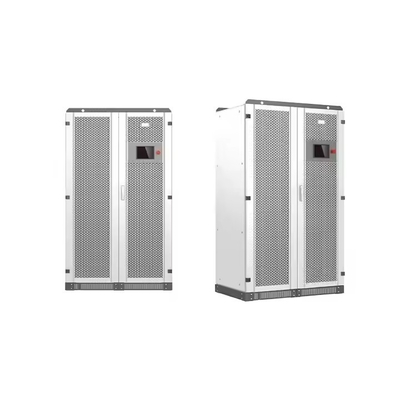

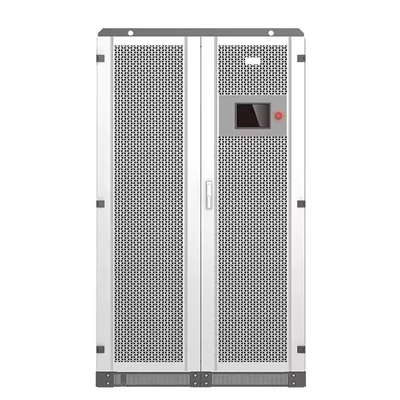

150kW 240V हाई-लेग डेल्टा हाइब्रिड इन्वर्टर - इंडस्ट्रियल पावर हब

उच्च-प्रदर्शन ऊर्जा रूपांतरण प्लेटफ़ॉर्म

यह 150kW हाइब्रिड इन्वर्टर प्रदान करता है औद्योगिक-श्रेणी का तीन-फेज पावर साथ में स्प्लिट-फेज लचीलापन, विशेष रूप से डिज़ाइन किया गया है बड़े पैमाने पर माइक्रोग्रिड और ऊर्जा-गहन सुविधाएं. विशेषता अधिकतम चार MPPT ट्रैकर्स और 420-850V बैटरी एकीकरण, यह प्राप्त करता है 98.5% पीक दक्षता जबकि समर्थन करता है समानांतर विन्यास मेगावाट-स्केल तैनाती के लिए।

100kW मॉडल से प्रमुख अंतर

1. 50% उच्च पावर आउटपुट - भारी औद्योगिक भार के लिए 150kW निरंतर (165kVA पीक)

2. बेहतर सौर क्षमता - बड़े सौर एरे के लिए 240kW तक PV इनपुट

3. उन्नत थर्मल प्रबंधन - 24/7 संचालन के लिए अनुकूलित कूलिंग सिस्टम

तकनीकी लाभ

1. औद्योगिक वोल्टेज आर्किटेक्चर

• स्प्लिट-फेज आउटपुट के साथ 240V हाई-लेग डेल्टा
  *तकनीकी नोट: मालिकाना चरण-संतुलन एल्गोरिदम बनाए रखता है <1% वोल्टेज असंतुलन जबकि एक साथ तीन-फेज 240V और 120V सिंगल-फेज पावर प्रदान करता है।*

• 192-276V विस्तृत इनपुट रेंज
  *तकनीकी नोट: DSP-नियंत्रित वोल्टेज विनियमन ±1% सटीकता के साथ और <20ms ग्रिड गड़बड़ी के लिए प्रतिक्रिया।*

2. उन्नत सौर कटाई

• 2-4 MPPT ट्रैकर्स (120-240kW क्षमता)
  तकनीकी नोट: आंशिक रूप से छायांकित एरे में प्रति चैनल स्वतंत्र अधिकतम पावर पॉइंट ट्रैकिंग मिसमैच नुकसान को 35% तक कम करता है।

• 1,000V DC इनपुट 250-850V MPPT रेंज के साथ
  *तकनीकी नोट: कठोर वातावरण के लिए 1,200V सर्ज सुरक्षा के साथ 150V पर कोल्ड-स्टार्ट क्षमता।*

3. उपयोगिता-स्केल बैटरी एकीकरण

• 420-850V बैटरी वोल्टेज रेंज
  तकनीकी नोट: एकीकृत बैटरी स्वास्थ्य निगरानी भविष्य कहनेवाला रखरखाव के लिए प्रतिबाधा परिवर्तनों (±2% सटीकता) को ट्रैक करती है।

• 240kW अधिकतम चार्जिंग पावर
  *तकनीकी नोट: तापमान क्षतिपूर्ति के साथ अनुकूली 4-चरण चार्जिंग (बल्क/अवशोषण/फ्लोट/इक्वलाइजेशन)।*

4. मजबूत औद्योगिक डिजाइन

• -30°C कोल्ड-स्टार्ट 55°C निरंतर संचालन के साथ
  *तकनीकी नोट: चरम स्थितियों में 100,000+ घंटे MTBF के लिए रेटेड सैन्य-ग्रेड घटक।*

• IP20 बाड़ा (IP65 वैकल्पिक)
  तकनीकी नोट: तटीय प्रतिष्ठानों के लिए सभी बाहरी घटकों पर जंग-रोधी कोटिंग।

तकनीकी विशिष्टताएँ

(पूर्ण विशिष्टता तालिका के लिए अनुभाग 2 देखें)

लक्षित अनुप्रयोग

● भारी उद्योग

• स्टील मिल आर्क फर्नेस
  *तकनीकी नोट: इलेक्ट्रोड स्ट्राइक के दौरान 200% अल्पकालिक ओवरलोड को संभालता है <3% वोल्टेज डिप।*

• एल्यूमीनियम गलाने के संचालन
  तकनीकी नोट: पॉटलाइन संचालन के लिए स्थिर बिजली की गुणवत्ता बनाए रखता है।

● ऊर्जा अवसंरचना

• माइक्रोग्रिड प्राथमिक नियंत्रण
  *तकनीकी नोट: निर्बाध लोड शेयरिंग के लिए <5ms सिंक्रनाइज़ेशन के साथ 16-यूनिट समानांतर समर्थन।*

• पीकर प्लांट प्रतिस्थापन
  तकनीकी नोट: ग्रिड लचीलापन के लिए 500ms ब्लैक स्टार्ट क्षमता।

● बड़े वाणिज्यिक

• डेटा सेंटर बैकअप सिस्टम
  तकनीकी नोट: <20ms संक्रमण समय टियर IV अपटाइम आवश्यकताओं को पूरा करता है।

अक्सर पूछे जाने वाले प्रश्न

प्र: यह कई 100kW इकाइयों का उपयोग करने से कैसे तुलना करता है?
*उ: केंद्रीकृत नियंत्रण के साथ सिस्टम लागत का संतुलन 30% कम करता है जबकि जटिल सौर क्षेत्रों के लिए 33% अधिक MPPT चैनल प्रदान करता है।*

प्र: कौन से SCADA प्रोटोकॉल समर्थित हैं?
उ: उपयोगिता एकीकरण के लिए DNP3, IEC 61850 और Modbus TCP के लिए मूल समर्थन।

प्र: क्या यह ग्रिड विफलताओं के दौरान द्वीप बना सकता है?
*उ: हाँ, <20ms संक्रमण समय और 51/81 सुरक्षा रिले अनुकरण के साथ।*

स्थापना आवश्यकताएँ

⚠ विद्युत

• 600A न्यूनतम डिस्कनेक्ट

• 3/0 AWG तांबे के कंडक्टर (90°C रेटिंग)

• समर्पित न्यूट्रल-ग्राउंड बॉन्ड

⚠ संरचनात्मक

• 1,500kg फर्श लोड क्षमता

• 1m सेवा निकासी
