| अधिकतम। शक्ति (kva): | 275 केवीए |
| रेटेड पावर (किलोवाट): | 250 किलोवाट |
| वर्तमान रेटिंग: | 602ए |
| वोल्टेज रेंज: | 420-850VDC |
| DIMENSIONS: | 600 × 720 × 2050 मिमी + 1200 × 800 × 2050 मिमी |
| वज़न: | 1,980-2,010 किग्रा |
| प्रमुखता देना: | 240V हाई-लेग डेल्टा इंडस्ट्रियल इन्वर्टर,MPPT के साथ 250kW हाइब्रिड इन्वर्टर,360kW PV इनपुट माइक्रो ग्रिड इन्वर्टर |

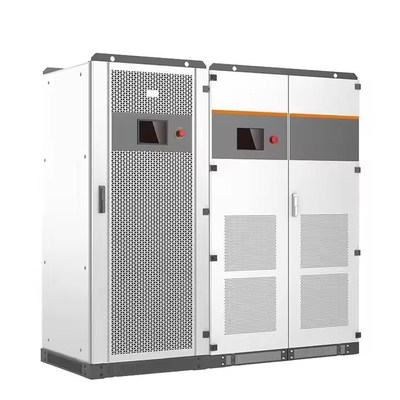

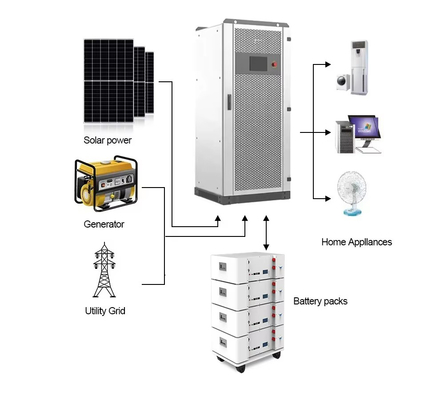

यह औद्योगिक ग्रेड 250 किलोवाट का हाइब्रिड इन्वर्टर विशेष रूप से भारी औद्योगिक अनुप्रयोगों और उपयोगिता पैमाने पर माइक्रोग्रिड के लिए इंजीनियर तीन चरण बिजली रूपांतरण प्रौद्योगिकी के शिखर का प्रतिनिधित्व करता है।
*तकनीकी अंतर्दृष्टिः 120 वी (लाइन-टू-न्यूट्रल) आउटपुट प्रदान करते हुए वास्तविक तीन-चरण 240 वी (लाइन-टू-लाइन) उत्पन्न करने के लिए पेटेंट चरण-परिवर्तन तकनीक का उपयोग करता है,बाहरी ट्रांसफार्मर की आवश्यकता को समाप्त करना.*
प्रमुख विशेषताएं:
250kW निरंतर (275kVA पीक) आउटपुट पावर
*इंजीनियरिंग नोटः नाममात्र भार पर 98.7% पीक रूपांतरण दक्षता के साथ तीन स्तर के एएनपीसी टोपोलॉजी के माध्यम से प्राप्त किया गया।*
अधिकतम सौर उपज के लिए छह स्वतंत्र एमपीपीटी चैनल
तकनीकी लाभः पारंपरिक डिजाइनों की तुलना में जटिल सरणी विन्यास में 40% तक असंगत नुकसान को कम करता है।
आधुनिक भंडारण प्रणालियों के लिए 420-850V बैटरी वोल्टेज रेंज
*सिस्टम लाभः उच्च वोल्टेज लिथियम बैटरी के साथ प्रत्यक्ष एकीकरण सिस्टम जटिलता को कम करता है और 2-3% तक वापसी दक्षता में सुधार करता है.*
| श्रेणी | विनिर्देश | इंजीनियरिंग विवरण |
|---|---|---|
| एसी आउटपुट | 240 वी हाई-लेग डेल्टा + स्प्लिट फेज | *डीएसपी-नियंत्रित वोल्टेज विनियमन को लागू करता है ±0.5% सटीकता और लोड परिवर्तनों के लिए <20ms प्रतिक्रिया के साथ.* |
| निरंतर शक्ति | 250kW (275kVA पीक) | *मोटर स्टार्ट के लिए 200% अल्पकालिक (10s) वृद्धि क्षमता के साथ 110% निरंतर अधिभार क्षमता के लिए डिज़ाइन किया गया।* |
| पीवी इनपुट | 300/360 किलोवाट | *1,200V अधिभार सुरक्षा के साथ 150V पर कोल्ड-स्टार्ट क्षमता की विशेषता है, जो श्रृंखला में 24 पीवी मॉड्यूल तक का समर्थन करता है।* |
3-स्तरीय एएनपीसी टोपोलॉजी का उपयोग करता है
*तकनीकी लाभः पारंपरिक दो-स्तरीय डिजाइनों की तुलना में 30% स्विचिंग नुकसान को कम करता है, जबकि द्वीप मोड में <1% THDu बनाए रखता है.*
डीएसपी-नियंत्रित आईजीबीटी मॉड्यूल
*इंजीनियरिंग इनसाइटः अनुकूलनशील मृत-समय नियंत्रण के साथ 16kHz पीडब्ल्यूएम स्विचिंग आवृत्ति हार्मोनिक विरूपण को कम करती है.*
छह स्वतंत्र एमपीपीटी चैनल
*सिस्टम लाभः प्रत्येक चैनल अनुकूलित perturb-and-observe एल्गोरिथ्म का उपयोग करके 99.9% ट्रैकिंग दक्षता और <0.5s ताज़ा दर के साथ संचालित होता है.*
250-850 वोल्ट की कार्य सीमा
तकनीकी नोटः छायादार परिस्थितियों में वैश्विक अधिकतम शक्ति बिंदु की पहचान करने के लिए स्टार्टअप पर IV वक्र स्कैनिंग शामिल है।
स्टील मिल के आर्क फर्नेस
*केस स्टडीः <3% वोल्टेज डंप के साथ इलेक्ट्रोड स्ट्राइक के दौरान 200% अल्पावधि अधिभार को संभालने की क्षमता प्रदर्शित की गई।*
एल्यूमीनियम के पिघलने के कार्य
तकनीकी लाभः पॉटलाइन संचालन के लिए <1% चरण असंतुलन महत्वपूर्ण बनाए रखता है।
800A न्यूनतम सर्किट ब्रेकर
इंजीनियरिंग आवश्यकताएंः एनईसी 310.16 के अनुरूप कंडक्टर 90°C की इन्सुलेशन क्षमता के साथ।
उचित ग्राउंडिंग प्रणाली
सुरक्षा नोटः 25 मिमी2 तांबे के ग्राउंडिंग कंडक्टर के साथ <0.1Ω पृथ्वी ग्राउंड प्रतिरोध की आवश्यकता होती है।
यूएल 1741 एसबी
*प्रमाणीकरण विवरणः इसमें अलगाव बाधाओं (3kV AC/5kV DC) और आर्क फॉल्ट डिटेक्शन सिस्टम का व्यापक परीक्षण शामिल है.*
आईईईई 1547-2018
*ग्रिड अनुपालनः विशेषताएं <2s फ्रीक्वेंसी राइड-थ्रू क्षमता के साथ एंटी-इलैंडिंग सुरक्षा।*
