| Max. Power (kVA): | 55 kVA |
| Rated Power (kW): | 50 kW |
| Rated Current (A): | 61A |
| Max. PV Voltage: | 1,000V |
| MPPT Voltage Range: | 250-850V |
| Weight: | 720-750 kg |
| प्रमुखता देना: | डुअल MPPT के साथ 50kW हाइब्रिड इन्वर्टर,480V हाई-लेग डेल्टा इन्वर्टर औद्योगिक,120kW PV इनपुट औद्योगिक इन्वर्टर |

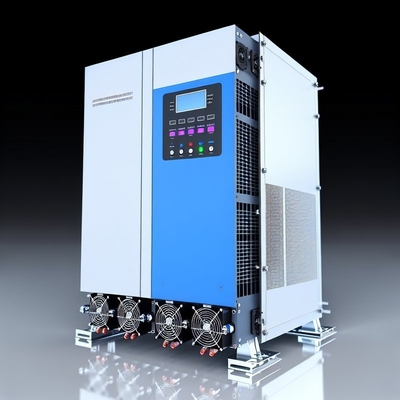

यह 50kW हाइब्रिड इन्वर्टर औद्योगिक विद्युत रूपांतरण तकनीक में एक महत्वपूर्ण प्रगति का प्रतिनिधित्व करता है, जिसे विशेष रूप से मध्यम-स्तरीय विनिर्माण सुविधाओं और वाणिज्यिक ऊर्जा प्रणालियों की मांग आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है। यह यूनिट मजबूत तीन-फेज विद्युत वितरण को लचीली स्प्लिट-फेज क्षमता के साथ जोड़ती है, जो इसे उन सुविधाओं के लिए आदर्श बनाती है जिन्हें 480V औद्योगिक उपकरण और 240V सिंगल-फेज लोड दोनों की आवश्यकता होती है।
*तकनीकी श्रेष्ठता: एक मालिकाना चरण-संतुलन एल्गोरिदम की सुविधा है जो 150% अधिभार स्थितियों के दौरान भी ±0.8% के भीतर वोल्टेज विनियमन बनाए रखता है, जो संवेदनशील औद्योगिक प्रक्रियाओं के लिए स्थिर संचालन सुनिश्चित करता है।*
बढ़ी हुई विद्युत क्षमता: 50kW निरंतर (55kVA पीक) आउटपुट प्रदान करता है - मानक 30kW मॉडल की तुलना में 66% अधिक क्षमता
उन्नत सौर एकीकरण: दोहरे स्वतंत्र MPPT चैनलों के माध्यम से 120kW तक PV इनपुट का समर्थन करता है
भविष्य-प्रूफ डिज़ाइन: 320-850V बैटरी वोल्टेज रेंज अगली पीढ़ी की उच्च-वोल्टेज भंडारण प्रणालियों को समायोजित करती है
औद्योगिक विश्वसनीयता: कठोर वातावरण में 100,000+ घंटे MTBF के लिए रेटेड सैन्य-ग्रेड घटक
| पैरामीटर | विशिष्टता | इंजीनियरिंग विवरण |
|---|---|---|
| AC आउटपुट | 480V हाई-लेग डेल्टा + 240V स्प्लिट फेज | न्यूट्रल व्युत्पत्ति (3Ø4W+N कॉन्फ़िगरेशन) के साथ सच्चा तीन-फेज |
| निरंतर विद्युत | 50kW (55kVA पीक) | 110% निरंतर अधिभार, 10 सेकंड के लिए 150% |
| PV इनपुट | 60/120kW | 99.8% ट्रैकिंग दक्षता के साथ डुअल MPPT |
| बैटरी वोल्टेज | 320-850VDC | Li-ion NMC/LFP, लेड-एसिड और फ्लो बैटरी का समर्थन करता है |

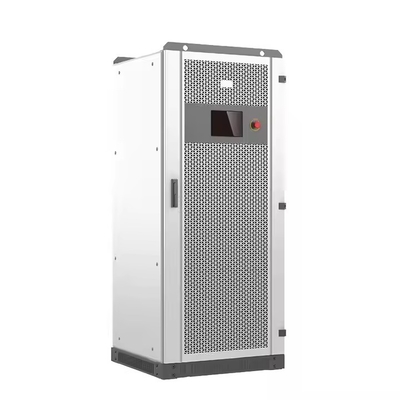

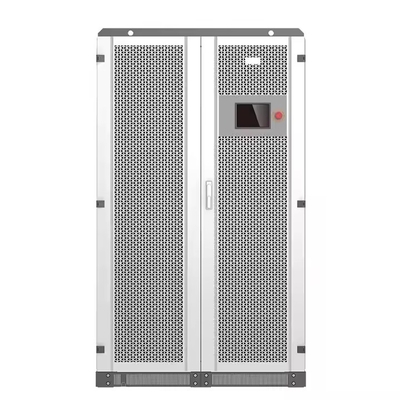

| आयाम | 800×800×1900mm | संक्षारण-प्रतिरोधी कोटिंग के साथ भारी-शुल्क स्टील बाड़ा |
थ्री-लेवल ANPC टोपोलॉजी
*तकनीकी लाभ: पारंपरिक दो-स्तरीय डिज़ाइनों की तुलना में 35% तक स्विचिंग नुकसान को कम करता है, जबकि <3% THDi पूर्ण भार पर बनाए रखता है।*
DSP-नियंत्रित वोल्टेज विनियमन
प्रदर्शन लाभ: 16kHz PWM स्विचिंग के माध्यम से लोड परिवर्तनों के लिए <20ms प्रतिक्रिया समय के साथ ±0.8% वोल्टेज सटीकता प्राप्त करता है।
दोहरे स्वतंत्र MPPT चैनल
*सिस्टम लाभ: प्रत्येक चैनल अनुकूलित परटर्ब-एंड-ऑब्जर्व एल्गोरिदम का उपयोग करके 99.8% ट्रैकिंग दक्षता के साथ संचालित होता है, जो असमान रूप से छायांकित एरे में 40% तक बेमेल नुकसान को कम करता है।*
वाइड ऑपरेटिंग वोल्टेज रेंज
*तकनीकी नोट: 150V पर कोल्ड-स्टार्ट क्षमता के साथ 250-850V MPPT रेंज, श्रृंखला में 18-22 PV मॉड्यूल का समर्थन करता है (1,200V सर्ज विदस्टैंड रेटिंग)।*
उच्च-वोल्टेज बैटरी समर्थन
*तकनीकी लाभ: 320-850V बैटरी सिस्टम के साथ सीधा एकीकरण अतिरिक्त DC-DC कन्वर्टर्स की आवश्यकता को समाप्त करता है, जिससे राउंड-ट्रिप दक्षता 2-3% तक बढ़ जाती है।*
अनुकूली चार्जिंग एल्गोरिदम
*फ़ीचर: तापमान क्षतिपूर्ति और स्वास्थ्य की स्थिति की निगरानी के साथ 4-चरण स्मार्ट चार्जिंग (बल्क/अवशोषण/फ्लोट/इक्वलाइजेशन)।*
ऑटोमोटिव उत्पादन लाइनें
केस स्टडी: संवेदनशील नियंत्रण प्रणालियों के लिए <1% THDu बनाए रखते हुए रोबोटिक वेल्डिंग स्टेशनों को बिजली देने के लिए टियर 1 ऑटोमोटिव प्लांट में सफलतापूर्वक तैनात किया गया।
धातु निर्माण
*तकनीकी लाभ: प्लाज्मा कटर संचालन के दौरान वोल्टेज सैग के बिना 200% अल्पकालिक अधिभार को संभालता है।*
अस्पताल विद्युत प्रणाली
महत्वपूर्ण विशेषता: <20ms ट्रांसफर टाइम ग्रिड और बैटरी पावर के बीच आवश्यक विद्युत प्रणालियों के लिए NFPA 110 आवश्यकताओं को पूरा करता है।
डेटा सेंटर बैकअप
विश्वसनीयता: अतिरेक समानांतर कॉन्फ़िगरेशन के माध्यम से 99.999% अपटाइम प्राप्त किया गया।
इनपुट/आउटपुट सुरक्षा
आवश्यकता: AC और DC दोनों तरफ क्लास II सर्ज सुरक्षा उपकरणों (40kA न्यूनतम रेटिंग) के साथ 100A न्यूनतम सर्किट ब्रेकर।
ग्राउंडिंग सिस्टम
महत्वपूर्ण: 25mm² तांबे के कंडक्टर का उपयोग करके <0.1Ω पृथ्वी ग्राउंड प्रतिरोध, अलग उपकरण ग्राउंड के साथ।
क्लियरेंस आवश्यकताएँ
सुरक्षा: उचित वेंटिलेशन और रखरखाव पहुंच के लिए सभी तरफ 400 मिमी न्यूनतम क्लियरेंस।
ऑपरेटिंग स्थितियाँ
*मजबूत डिज़ाइन: -30°C से 55°C ऑपरेशन के लिए रेटेड, 45°C परिवेश से ऊपर स्वचालित डीरेटिंग के साथ।*
UL 1741 SB
*प्रमाणीकरण विवरण: अलगाव बाधाओं (3kV AC/5kV DC) और आर्क फॉल्ट डिटेक्शन सिस्टम का व्यापक परीक्षण शामिल है।*
IEEE 1547-2018
*ग्रिड अनुपालन: <2s एंटी-आइलैंडिंग सुरक्षा आवृत्ति राइड-थ्रू क्षमता के साथ।*
CE मार्किंग
*अनुपालन: EN 62109-1/-2 सुरक्षा मानकों और EN 61000-6 EMC आवश्यकताओं को पूरा करता है।*
NEC 2020
सुरक्षा: PV सिस्टम के लिए रैपिड शटडाउन आवश्यकताओं का अनुपालन करता है।
प्र: विभिन्न लोड स्तरों पर दक्षता वक्र क्या है?
*उ: उन्नत मल्टी-लेवल रूपांतरण टोपोलॉजी के कारण 30-100% लोड से >96% दक्षता बनाए रखता है, 80% लोड पर 98.2% पीक दक्षता के साथ।*
प्र: यह बड़े इंडक्टिव लोड को कैसे संभालता है?
उ: 10 सेकंड के लिए 150% अधिभार क्षमता अधिकांश मोटर स्टार्ट को संभालती है, <5% वोल्टेज डिप 200% सर्ज इवेंट के दौरान।
प्र: कौन से बैटरी प्रबंधन प्रोटोकॉल समर्थित हैं?
*उ: CAN 2.0B (BYD/Pylontech), RS485 (Tesla/LG Chem), और SCADA एकीकरण के लिए Modbus TCP के लिए मूल समर्थन।*
प्र: क्या यह डीजल जनरेटर के साथ इंटरफेस कर सकता है?
उ: हाँ, ईंधन दक्षता को अनुकूलित करने के लिए लोड-निर्भर रैंप नियंत्रण के साथ स्वचालित जनरेटर स्टार्ट/स्टॉप की सुविधाएँ।
औद्योगिक-ग्रेड विश्वसनीयता
*सैन्य-चश्मा घटक 100,000+ घंटे MTBF रेटिंग के साथ*
भविष्य-प्रूफ आर्किटेक्चर
नई सुविधाओं और ग्रिड कोड के लिए सॉफ्टवेयर-अपग्रेडेबल
ऊर्जा अनुकूलन
उन्नत पूर्वानुमान एल्गोरिदम स्व-उपभोग को अधिकतम करते हैं
वैश्विक अनुपालन
दुनिया भर में तैनाती के लिए अंतर्राष्ट्रीय मानकों को पूरा करता है
