445W CdTe सोलर ग्लास - आर्किटेक्चरल BIPV पैनल

उन्नत बिल्डिंग-इंटीग्रेटेड फोटोवोल्टिक समाधान

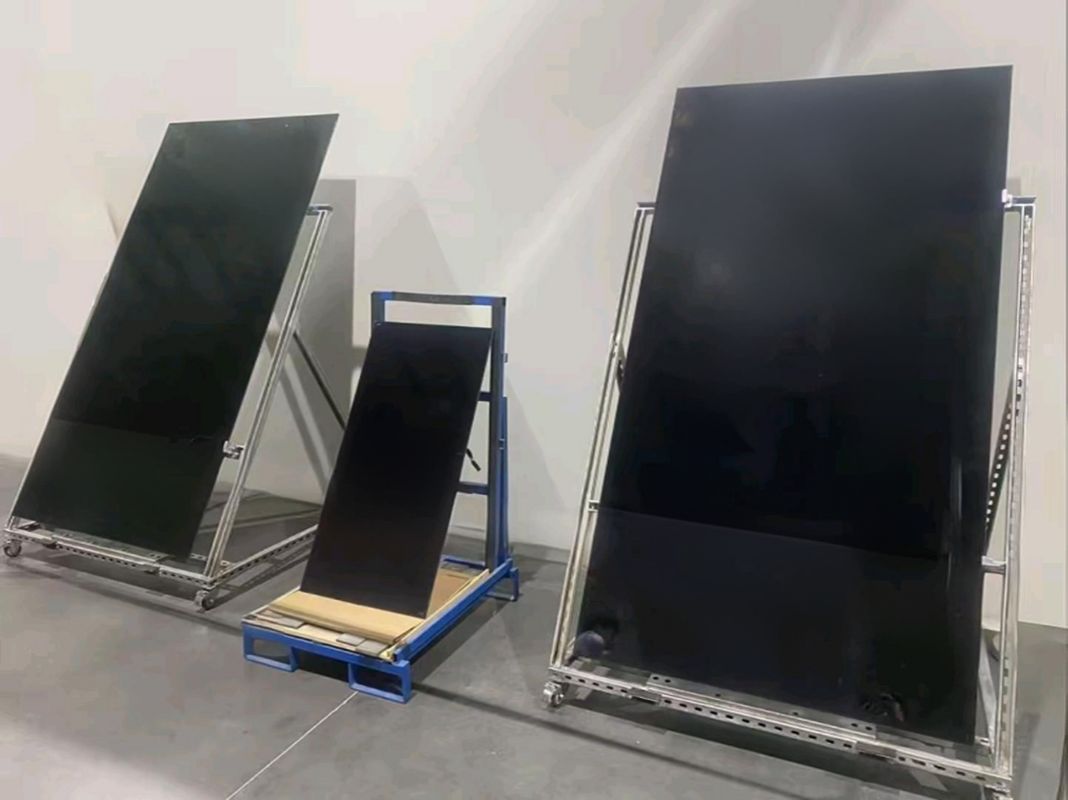

यह फ्रेमलेस सोलर ग्लास पैनल जोड़ता है उच्च-दक्षता CdTe तकनीक के साथ आर्किटेक्चरल कार्यक्षमता, प्रदान करता है 445W पीक पावर एक चिकने, काले प्रारूप में। के लिए डिज़ाइन किया गया निर्बाध भवन एकीकरण, यह प्रदान करता है बेहतर तापमान प्रदर्शन और उत्कृष्ट कम-प्रकाश प्रतिक्रिया, जो इसे वाणिज्यिक अग्रभागों और पर्दे की दीवार प्रणालियों के लिए आदर्श बनाता है।

मुख्य लाभ

• बेहतर दक्षता: CdTe तकनीक वास्तविक दुनिया की स्थितियों में सिलिकॉन से बेहतर प्रदर्शन करती है
  *CdTe अर्धचालकों में क्रिस्टलीय सिलिकॉन की तुलना में उच्च अवशोषण गुणांक होता है, जो विसरित प्रकाश और उच्च तापमान वाले वातावरण में बेहतर प्रदर्शन को सक्षम बनाता है। इसके परिणामस्वरूप पारंपरिक पैनलों की तुलना में वास्तविक दुनिया की स्थितियों में 10% तक अधिक ऊर्जा उपज होती है।*

• आर्किटेक्चरल गुणवत्ता: समान काले स्वरूप के साथ फ्रेमलेस डिज़ाइन
  0% प्रकाश संचरण के साथ पूरी तरह से फ्रेमलेस निर्माण एक निर्बाध, समान काली सतह बनाता है जो आधुनिक वास्तुशिल्प डिजाइनों के साथ पूरी तरह से एकीकृत होती है। यह दृश्यमान माउंटिंग फ्रेम और सिल्वर ग्रिड लाइनों को समाप्त करता है, सौंदर्य अखंडता को बनाए रखते हुए मौसम सुरक्षा और बिजली उत्पादन प्रदान करता है।

• सिद्ध विश्वसनीयता: -0.214%/°C तापमान गुणांक स्थिर प्रदर्शन सुनिश्चित करता है
  *सिर्फ -0.214%/°C के पावर तापमान गुणांक के साथ, यह पैनल पारंपरिक सिलिकॉन पैनलों (-0.45%/°C विशिष्ट) की तुलना में उच्च तापमान पर काफी बेहतर प्रदर्शन बनाए रखता है। यह इसे गर्म जलवायु और भवन-एकीकृत अनुप्रयोगों के लिए विशेष रूप से उपयुक्त बनाता है जहां ऑपरेटिंग तापमान अक्सर मानक परीक्षण स्थितियों से अधिक होता है।*

तकनीकी विशेषताएं

1. उन्नत सेल तकनीक

• कैडमियम टेल्यूराइड अर्धचालक
  *CdTe तकनीक पारंपरिक सिलिकॉन की तुलना में कई फायदे प्रदान करती है, जिसमें वास्तविक दुनिया की प्रकाश स्थितियों में बेहतर स्पेक्ट्रल प्रतिक्रिया और विसरित प्रकाश में बेहतर प्रदर्शन शामिल है। पतली-फिल्म निर्माण पारंपरिक सिलिकॉन कोशिकाओं की तुलना में 98% कम अर्धचालक सामग्री का भी उपयोग करता है, जिससे निर्माण का कार्बन फुटप्रिंट कम हो जाता है।*

• पतली-फिल्म निर्माण
  सिर्फ 9.7 मिमी मोटा होने पर, पैनल मजबूत फोटोवोल्टिक कार्यक्षमता को शामिल करते हुए पारंपरिक वास्तुशिल्प ग्लास का प्रोफाइल बनाए रखता है। टेम्पर्ड ग्लास निर्माण वास्तुशिल्प ग्लेज़िंग अनुप्रयोगों के लिए ANSI Z97.1 और EN 12600 सुरक्षा मानकों को पूरा करता है।

2. विद्युत प्रदर्शन

• 184V ओपन सर्किट वोल्टेज
  *उच्च वोल्टेज आउटपुट लंबी स्ट्रिंग लंबाई और सिस्टम लागत के संतुलन को कम करने की अनुमति देता है। बड़े वाणिज्यिक प्रतिष्ठानों के लिए, यह आवश्यक कंबाइनर बॉक्स और कंडक्टर की संख्या को कम कर सकता है, जिससे समग्र सिस्टम लागत 15% तक कम हो जाती है।*

• 3.08A ऑपरेटिंग करंट
  कम ऑपरेटिंग करंट डीसी केबलिंग में प्रतिरोधक नुकसान को कम करता है और छोटे गेज वायरिंग के उपयोग को सक्षम बनाता है। यह भवन-एकीकृत अनुप्रयोगों में विशेष रूप से फायदेमंद है जहां केबल रूटिंग स्थान अक्सर सीमित होता है।

3. यांत्रिक डिजाइन

• 9.7 मिमी टेम्पर्ड ग्लास
  *गर्मी से मजबूत टेम्पर्ड ग्लास निर्माण असाधारण स्थायित्व और प्रभाव प्रतिरोध प्रदान करता है। पैनल यांत्रिक भार परीक्षण के लिए IEC 61215 और IEC 61730 मानकों को पूरा करता है, जो 5400Pa हवा के भार और 2400Pa बर्फ के भार का सामना करने में सक्षम है।*

• फ्रेमलेस निर्माण
  पूरी तरह से फ्रेमलेस डिज़ाइन पर्दे की दीवार प्रणालियों और वास्तुशिल्प ग्लेज़िंग के साथ वास्तविक निर्बाध एकीकरण को सक्षम बनाता है। एज-टू-एज सक्रिय क्षेत्र एक साफ, आधुनिक उपस्थिति बनाए रखते हुए प्रति वर्ग मीटर बिजली उत्पादन को अधिकतम करता है।

तकनीकी विशिष्टताएँ

अनुप्रयोग

● बिल्डिंग फेकेड

• वाणिज्यिक पर्दे की दीवारें
  पर्दे की दीवार प्रणालियों में पारंपरिक स्पैंड्रेल ग्लास को बदलने के लिए आदर्श, जो भवन लिफाफा सुरक्षा और नवीकरणीय ऊर्जा उत्पादन दोनों प्रदान करता है। काला स्वरूप आधुनिक वास्तुशिल्प डिजाइनों के साथ सहजता से मिश्रित होता है जबकि भवन के अग्रभाग से बिजली उत्पन्न करता है।

• आर्किटेक्चरल विशेषताएं
  विभिन्न वास्तुशिल्प तत्वों में शामिल किया जा सकता है जिसमें कैनोपी, शेडिंग डिवाइस और सजावटी विशेषताएं शामिल हैं। समान काला स्वरूप कार्यात्मक ऊर्जा उत्पादन क्षमता जोड़ते हुए डिजाइन स्थिरता बनाए रखता है।

● विशेष संरचनाएं

• पार्किंग कैनोपी
  एक ही प्रणाली में मौसम सुरक्षा और बिजली उत्पादन दोनों प्रदान करता है। उच्च वोल्टेज आउटपुट बड़ी पार्किंग संरचनाओं के लिए वायरिंग लागत को कम करता है, जबकि उत्कृष्ट तापमान प्रदर्शन गर्म गर्मी की स्थिति में भी आउटपुट बनाए रखता है।

• शोर अवरोध
  राजमार्ग और बुनियादी ढांचा अनुप्रयोगों के लिए दोहरी-कार्य डिजाइन ध्वनिक क्षीणन और नवीकरणीय ऊर्जा उत्पादन दोनों प्रदान करता है। मजबूत निर्माण अन्यथा अप्रयुक्त स्थान से बिजली उत्पन्न करते हुए पर्यावरणीय जोखिम का सामना करता है।

अक्सर पूछे जाने वाले प्रश्न

प्र: तापमान प्रदर्शन को कैसे प्रभावित करता है?
*ए: -0.214%/°C पावर गुणांक के साथ, यह सिलिकॉन पैनलों (-0.45%/°C विशिष्ट) की तुलना में उच्च तापमान पर काफी बेहतर प्रदर्शन बनाए रखता है। 65°C ऑपरेटिंग तापमान पर, CdTe पैनल आमतौर पर पारंपरिक सिलिकॉन के लिए 25%+ की तुलना में केवल 15% बिजली में कमी दिखाते हैं।*

प्र: कौन से माउंटिंग सिस्टम संगत हैं?
ए: संरचनात्मक ग्लेज़िंग सिस्टम और पारंपरिक माउंटिंग विधियों दोनों के लिए डिज़ाइन किया गया है। फ्रेमलेस डिज़ाइन पॉइंट फिक्सिंग या परिधि फ्रेमिंग की अनुमति देता है, जिसमें उचित थर्मल विस्तार आवास होता है। विभिन्न वास्तुशिल्प अनुप्रयोगों के लिए विशेष माउंटिंग हार्डवेयर उपलब्ध है।

प्र: क्या वारंटी प्रदान की जाती है?
*ए: 25 साल की रैखिक बिजली उत्पादन वारंटी जिसमें 10 साल में 90% प्रदर्शन गारंटी और 25 साल में 80% गारंटी है। उत्पाद वारंटी में 3 साल की सामग्री और कारीगरी कवरेज शामिल है, जिसमें वाणिज्यिक परियोजनाओं के लिए वैकल्पिक विस्तारित वारंटी उपलब्ध है।*

स्थापना नोट्स

पर्यावरण संबंधी विचारसंरचनात्मक आवश्यकताएँ

• 62kg पैनल वजन के लिए लोड क्षमता सत्यापित करें - यह सुनिश्चित करने के लिए योग्य इंजीनियर द्वारा संरचनात्मक विश्लेषण की आवश्यकता है कि भवन अतिरिक्त मृत भार का समर्थन कर सकता हैथर्मल विस्तार के लिए खाता

• बढ़ते डिजाइन में - एल्यूमीनियम फ्रेमिंग सिस्टम को ±3 मिमी थर्मल मूवमेंट को समायोजित करना चाहिएविद्युत सुरक्षा मानकों का पालन करें

• 1500V सिस्टम के लिए - UL-प्रमाणित घटकों और उचित ग्राउंडिंग सिस्टम की आवश्यकता है⚠

पर्यावरण संबंधी विचारक्लियरेंस बनाए रखें

• थर्मल प्रबंधन के लिए - उचित वेंटिलेशन के लिए पैनलों के पीछे न्यूनतम 10 मिमी एयर गैपउचित जल निकासी सुनिश्चित करें

• पानी के संचय को रोकने के लिए - बढ़ते सिस्टम को पानी की निकासी की अनुमति देनी चाहिए और नमी के फंसने से रोकना चाहिए
