मॉड्यूलर बीआईपीडब्ल्यू माउंटिंग सिस्टम - रूफटॉप सोलर शेड के लिए प्रीफैब्रिकेटेड फ्रेम के साथ 115 मिमी स्टील ब्रैकेट

 मॉड्यूलर BIPV माउंटिंग सिस्टम – रूफटॉप सोलर स्ट्रक्चर्स के लिए 115mm स्टील ब्रैकेट

परिचय

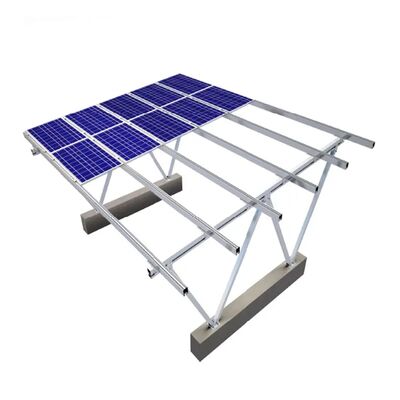

हमारा मॉड्यूलर BIPV माउंटिंग सिस्टम एक उच्च-शक्ति, तेजी से तैनात होने वाला स्टील सपोर्ट स्ट्रक्चर है जिसे विशेष रूप से रूफटॉप फोटोवोल्टिक इंस्टॉलेशन के लिए डिज़ाइन किया गया है। एक पूर्वनिर्मित, बिल्डिंग-ब्लॉक डिज़ाइन दर्शन का उपयोग करते हुए, सिस्टम बोल्टेड कनेक्शन के माध्यम से पूरी तरह से असेंबली प्राप्त करता है, जिससे ऑन-साइट वेल्डिंग की आवश्यकता समाप्त हो जाती है। यह स्थापना दक्षता, संरचनात्मक सुरक्षा और स्थिरता को महत्वपूर्ण रूप से बढ़ाता है। यह वाणिज्यिक और औद्योगिक रूफटॉप शेड, सोलर कारपोर्ट, सनरूम और अन्य सहित विभिन्न अनुप्रयोगों के लिए आदर्श रूप से उपयुक्त है।

मुख्य विशेषताएं और लाभ

• पूरी तरह से मॉड्यूलर डिज़ाइन: मानकीकृत कॉलम, बीम, पर्लिन और ब्रेसिंग घटकों से बना है, जो लचीली कॉन्फ़िगरेशन और ऑन-साइट असेंबली की अनुमति देता है।

• उच्च-शक्ति कोल्ड-फॉर्मेड स्टील: 115mm U-चैनल और C-सेक्शन स्टील का उपयोग करता है, जो सामग्री के वजन को कम करते हुए उत्कृष्ट भार-वहन क्षमता प्रदान करता है।

• बेहतर संक्षारण सुरक्षा: जिंक-एल्यूमीनियम-मैग्नीशियम (ZAM) कोटिंग की सुविधाएँ, जो 30 साल तक संक्षारण प्रतिरोध प्रदान करती है—मानक गैल्वेनाइज्ड स्टील से 6 से 15 गुना बेहतर।

• एकीकृत जल प्रबंधन: बिल्ट-इन गटर, वाटर गाइड स्ट्रिप्स और ड्रेनेज सिस्टम शामिल हैं, जो अतिरिक्त सीलिंग कार्य के बिना एक वेदरप्रूफ स्ट्रक्चर सुनिश्चित करते हैं।

• वेल्डिंग-मुक्त असेंबली: सभी कनेक्शन उच्च-तन्यता वाले बोल्ट (M10, M12 श्रृंखला) के साथ बनाए जाते हैं, जो टूल-आधारित स्थापना को सक्षम करते हैं, श्रम कौशल आवश्यकताओं को कम करते हैं, और निर्माण सुरक्षा को बढ़ाते हैं।

• पवन और बर्फ भार अनुकूलित: मांग वाले पर्यावरणीय भार का सामना करने के लिए ब्रेसिंग सिस्टम (क्रॉस-ब्रेस, घुटने-ब्रेस, टाई-बीम) के साथ इंजीनियर।

• पूर्वनिर्माण लचीलापन: ऑन-साइट समायोजन के लिए पूरी तरह से पूर्वनिर्मित कॉलम (कस्टम-कट और ड्रिल) और अर्ध-पूर्वनिर्मित विकल्प दोनों प्रदान करता है, विभिन्न छत स्थितियों और ऊंचाई आवश्यकताओं को समायोजित करता है।

प्रौद्योगिकी और डिजाइन सिद्धांत
सिस्टम एक बोल्ट-कनेक्टेड स्पेस फ्रेम स्ट्रक्चर को नियोजित करता है, जहां मुख्य बीम, कॉलम और पर्लिन एक कठोर लेकिन समायोज्य ग्रिड बनाते हैं। प्रमुख जोड़—जैसे कॉलम-टू-बेस, बीम-टू-कॉलम, और पर्लिन-टू-बीम—सटीक संरेखण और संरचनात्मक अखंडता सुनिश्चित करने के लिए पूर्व-पंच किए गए छेद और विशेष कनेक्टर्स (क्लीट्स, ब्रैकेट, स्प्लिस प्लेट) का उपयोग करते हैं। डिज़ाइन ऑन-साइट समायोज्यता की अनुमति देता है: पर्लिन क्लीट्स ड्रेनेज पिच नियंत्रण के लिए स्लॉटेड छेद की सुविधा देते हैं, और ब्रेसिंग सदस्यों को सटीक आयामों को फिट करने के लिए मानक 6-मीटर सेक्शन (U4121/U4141) से फील्ड-कट किया जा सकता है, जिससे अपशिष्ट कम होता है।

स्थापना प्रक्रिया अवलोकन

1. लेआउट और बेस इंस्टॉलेशन: कॉलम ग्रिड सेट करें, एंकर बोल्ट (M12 केमिकल एंकर) स्थापित करें, और समायोज्य कॉलम बेस को सुरक्षित करें।

2. फ्रेम असेंबली: M10x25/M10x140 बोल्ट का उपयोग करके कॉलम और मुख्य बीम स्थापित करें। फ्रेम को स्थिर करने के लिए ट्रांसवर्स ब्रेसिंग और टाई-बीम स्थापित करें।

3. पर्लिन और सेकेंडरी स्ट्रक्चर: बीम से पर्लिन क्लीट्स संलग्न करें, फिर पर्लिन स्थापित करें। डिज़ाइन के अनुसार अनुदैर्ध्य ब्रेसिंग (घुटने-ब्रेस, स्ट्रट्स) जोड़ें।

4. वाटरप्रूफिंग और एक्सेसरीज़: गटर (केंद्र/किनारे), डाउनस्पॉट, वाटर गाइड स्ट्रिप्स और रखरखाव वॉकवे स्थापित करें।

5. PV मॉड्यूल माउंटिंग: M10x25 बोल्ट का उपयोग करके पर्लिन पर एल्यूमीनियम या ZAM क्लैंपिंग प्लेट और PV मॉड्यूल क्लैंप को सुरक्षित करें।

6. अंतिम कसना: एक बार सभी घटकों और PV मॉड्यूल को स्थिति में लाने के बाद, पूर्ण संरचनात्मक कठोरता प्राप्त करने के लिए सभी बोल्ट को निर्दिष्ट मानों पर अंतिम-टॉर्क करें।

अनुप्रयोग परिदृश्य

• वाणिज्यिक और औद्योगिक रूफटॉप शेड: मौजूदा छतों पर एक ऊंचा, छायादार स्थान बनाता है, जो छत की सुरक्षा, थर्मल इन्सुलेशन और अतिरिक्त उपयोग योग्य क्षेत्र प्रदान करता है।

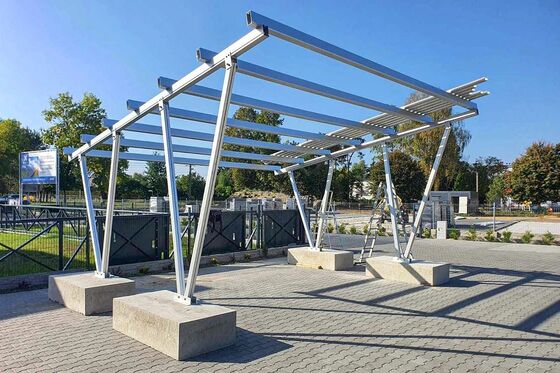

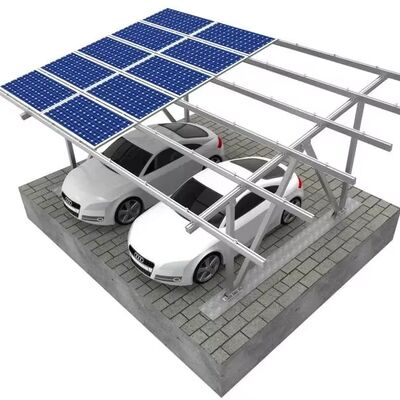

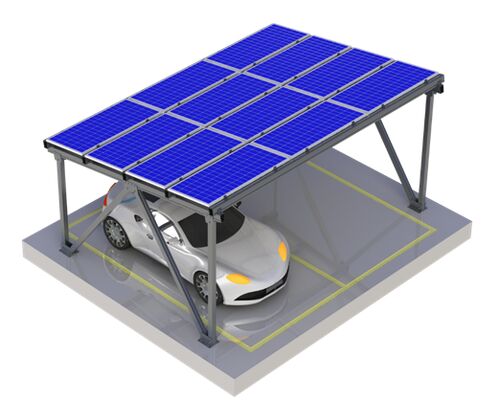

• सोलर कारपोर्ट: मॉड्यूलर स्पैन 1-3 पार्किंग बे (6-9 मीटर ड्राइववे) को समायोजित करते हैं, जो पार्किंग स्थल, EV चार्जिंग स्टेशन और वाणिज्यिक सुविधाओं के लिए आदर्श हैं।

• आवासीय सनरूम (BIPV सनरूम): आँगन, छतों या बालकनी बाड़ों के लिए एकल या डबल-स्लोप स्ट्रक्चर के रूप में कॉन्फ़िगर किया जा सकता है।

• कृषि और रसद शेल्टर: भंडारण, पैकिंग क्षेत्रों या पशुधन आश्रय के लिए लागत प्रभावी, तेजी से तैनात होने वाला कवरेज।

हमारे सिस्टम को क्यों चुनें?

• तेज़ परियोजना समापन: पूर्व-ड्रिल किए गए घटक और बोल्ट-ऑन असेंबली पारंपरिक वेल्डेड स्ट्रक्चर की तुलना में स्थापना समय को 60% तक कम करते हैं।

• लागत प्रभावी सामग्री का उपयोग: अनुकूलित कोल्ड-फॉर्मेड स्टील सेक्शन और कुशल कटिंग योजनाएं सामग्री की लागत को लगभग 15-20% तक कम करती हैं।

• डिजाइन लचीलापन और संगतता: विभिन्न छत आकृतियों, ढलानों और मॉड्यूल प्रकारों के लिए अनुकूलनीय। अधिकांश बाइफेशियल और मोनोफेशियल PV पैनलों के साथ संगत।

• कम रखरखाव और लंबी उम्र: ZAM कोटिंग और मजबूत यांत्रिक कनेक्शन न्यूनतम रखरखाव के साथ दशकों तक विश्वसनीय प्रदर्शन सुनिश्चित करते हैं।

• सुरक्षित और स्केलेबल इंस्टॉलेशन: कोई हॉट वर्क परमिट आवश्यक नहीं है। सिस्टम भविष्य की परियोजना संशोधनों के लिए आसानी से विस्तार योग्य या पुन: कॉन्फ़िगर करने योग्य है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

• प्र: 100kW रूफटॉप शेड के लिए विशिष्ट स्थापना समय क्या है?
  उ: 4-5 के दल के साथ, संरचनात्मक असेंबली 3-5 दिनों में पूरी की जा सकती है, जो छत की जटिलता पर निर्भर करता है।

• प्र: क्या सिस्टम को असमान छतों पर स्थापित किया जा सकता है?
  उ: हाँ। समायोज्य कॉलम बेस और ऑन-साइट कॉलम कटिंग (अर्ध-प्रीफैब) का विकल्प 200 मिमी तक की ऊंचाई क्षतिपूर्ति की अनुमति देता है।

• प्र: इसमें हवा की गति रेटिंग क्या है?
  उ: सिस्टम को उचित रूप से एंकर किए जाने पर 150 किमी/घंटा (लगभग 42 मीटर/सेकंड) तक के हवा के भार का सामना करने के लिए इंजीनियर किया गया है, जो अंतर्राष्ट्रीय भवन कोड के अनुरूप है।

• प्र: क्या स्थापना के लिए विशेष उपकरण की आवश्यकता है?
  उ: मानक इलेक्ट्रिक टूल (ड्रिल, इम्पैक्ट रिंच, सॉकेट सेट) पर्याप्त हैं। दक्षता के लिए एक पंचिंग गन और होल कटर की सिफारिश की जाती है।

• प्र: जोड़ों पर पानी के रिसाव को कैसे रोका जाता है?
  उ: सिस्टम ओवरलैपिंग गटर डिज़ाइन, सीलबंद एंड कैप और वाटर गाइड स्ट्रिप्स का उपयोग करता है जो नमी को मुख्य जल निकासी प्रणाली में भेजते हैं। महत्वपूर्ण बाहरी जोड़ों पर सीलेंट लगाया जाता है।

महत्वपूर्ण नोट्स

• हमेशा अपने विशिष्ट प्रोजेक्ट के लिए आधिकारिक इंस्टॉलेशन मैनुअल और स्वीकृत संरचनात्मक आरेखण का पालन करें।

• सुनिश्चित करें कि सभी एंकर पॉइंट ठोस संरचनात्मक सब्सट्रेट (कंक्रीट या संरचनात्मक स्टील) में स्थापित हैं। होस्ट रूफ की लोड क्षमता को सत्यापित करें।

• इंजीनियरिंग अनुमोदन के बिना निरंतर पर्लिन या मुख्य बीम को न काटें या संशोधित न करें।

• सभी बोल्ट का अंतिम टॉर्क कसना बाद PV मॉड्यूल को मामूली संरेखण समायोजन की अनुमति देने के लिए रखा गया है।

• कठोर वातावरण में हर 2-3 साल में बोल्ट और संक्षारण सुरक्षा का नियमित निरीक्षण करने की सिफारिश की जाती है।
